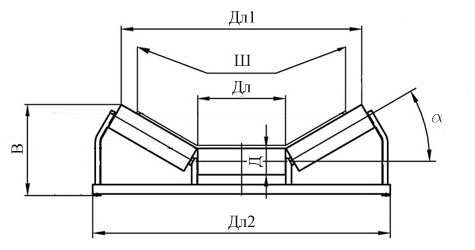

Желобчатые роликоопоры
Самый распространенный вид роликоопор, применяется в конвейерах для поддержания ленты и придают ей необходимую форму желоба. Данные роликоопоры комплектуются гладкими роликами из обычной, нержавеющей или оцинкованной стали. Мы предлагаем желобчатые роликоопоры под ленту шириной от 500 до 2000 мм, с углом наклона боковых роликов 10, 15, 20, 30 или 45 градусов. Возможно изготовление роликоопор со смещенным роликом, а также поставка роликоопор без роликов.
|
Ширина ленты, Ш (мм) |
№ чертежа |
?, град |
Д (мм) |
В (мм) |
Дл ролика (мм) |
Дл1 (мм) |
Дл2 (мм) |
№ подшип. |
Масса, кг |
|
500 |
4058.00.00 |
30 |
108 |
293 |
195 |
567 |
820 |
304 |
30,4 |
|
650 |
4058.00.01 |
30 |
108 |
317 |
245 |
695 |
940 |
304 |
34,4 |
|
800 |
4058.00.02 |
30 |
127 |
400 |
310 |
889 |
1150 |
305 |
49 |
|
1000 |
4058.00.04 |
30 |
127 |
436 |
380 |
1083 |
1350 |
305 |
55,1 |
|
1200 |
4058.00.06 |
30 |
127 |
475 |
460 |
1296 |
1600 |
305 |
62,4 |
|
500 |
9580.00.00 |
20 |
108 |
267 |
195 |
613 |
820 |
304 |
30,3 |
|
650 |
9580.00.01 |
20 |
108 |
280 |
245 |
747 |
940 |
304 |
34,3 |
|
800 |
9580.00.02 |
20 |
127 |
354 |
310 |
951 |
1150 |
305 |
48,9 |
|
1000 |
9580.00.04 |
20 |
127 |
378 |
380 |
1153 |
1350 |
305 |
55,3 |
|
1200 |
9580.00.06 |
20 |
127 |
406 |
460 |
1383 |
1600 |
305 |
62,6 |
Амортизирующие роликоопоры
Применяются в зонах загрузки конвейеров с целью снижения нагрузки на ленту и ролики, благодаря этому значительно продлевается срок службы ленты и роликов, подшипников, обеспечивается равномерное и плавное движение ленты, а также очищение ее нижней части. Амортизирующие роликоопоры комплектуются специальными роликами, которые оснащены резиновыми кольцами по всей их длине. Мы предлагаем амортизирующие роликоопоры под ленту шириной от 800 до 2000 мм, с углом наклона боковых роликов 30 градусов.
|
Ширина ленты, Ш (мм) |
Д (мм) |
В (мм) |
В1 (мм) |
Дл ролика (мм) |
Дл1 (мм) |
Масса вращающихся частей, кг |
Масса общая, кг |
|
8000 |
127 |
320 |
220 |
310 |
110 |
23 |
35 |
|
1000 |
127 |
320 |
220 |
380 |
1300 |
27 |
41,6 |
|
1200 |
127 |
320 |
220 |
460 |
1550 |
31 |
47,1 |
Центрирующие роликоопоры
Используются для центрирования ленты конвейера и регулируют ее положение относительно оси конвейера. Центрирующая роликоопора представляет собой обычную желобчатую роликоопору, к которой добавляются дефлекторные ролики, расположенные сверху боковых наклонных роликов. Мы предлагаем центрирующие роликоопоры под ленту шириной от 500 до 1400 мм, с углом наклона боковых роликов 30 градусов.
|
Ширина ленты, Ш (мм) |
Дл2 (мм) |
В (мм) |
В1 (мм) |
Д (мм) |
Дл ролика (мм) |
Д1 (мм) |
Дл1 ролика (мм) |
Масса, кг |
|
500 |
720 |
139 |
440 |
108 |
195 |
108 |
160 |
55 |
|
650 |
810 |
461 |
245 |
61 |
|
800 |
1100 |
176 |
568 |
127 |
310 |
127 |
200 |
86 |
|
1000 |
1300 |
603 |
127 |
380 |
127 |
95 |
|
1200 |
1550 |
643 |
127 |
460 |
127 |
105 |
Прямые рооликоопоры, верхние и нижние.
Могут применяться как в прямых, так и в желобчатых конвейерах. Используются, когда необходима плоская поверхность ленты, в этом случае роликоопоры крепятся сверху или снизу рамы конвейера, или для поддержания нижней поверхности ленты, в этом случае роликоопоры крепятся сверху рамы конвейера в ее центральной части. Мы предлагаем прямые верхние и нижние роликоопоры под ленту шириной от 500 до 1600 мм

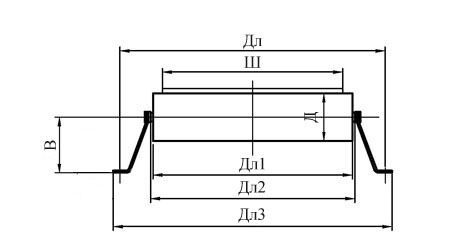

Верхняя роликоопора
|
Ширина ленты, Ш (мм) |
№ чертежа |
Д (мм) |
Дл (мм) |
В (мм) |
Дл1 (мм) |
Дл2 (мм) |
Дл3 (мм) |
Масса опоры, кг |
Масса роликоопоры, кг |
|
500 |
8605-00 |
108 |
720 |
104 |
600 |
760 |
610 |
0,68 |
14,3 |
|
650 |
8605-00 |
108 |
870 |
104 |
750 |
910 |
760 |
0,68 |
16,4 |
|
800 |
8605-01 |
127 |
1100 |
121,5 |
950 |
1140 |
960 |
1,2 |
21,7 |
|
1000 |
8605-01 |
127 |
1300 |
121,5 |
1150 |
1340 |
1160 |
1,2 |
24,7 |
|
1200 |
8605-01 |
127 |
1550 |
121,5 |
1400 |
1590 |
1410 |
1,2 |
28,7 |

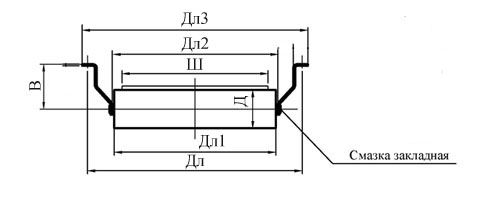

Нижняя роликоопора
|
Ширина ленты, Ш (мм) |
№ чертежа |
Д (мм) |
Дл (мм) |
В (мм) |
Дл1 (мм) |
Дл2 (мм) |
Дл3 (мм) |
Масса опоры, кг |
Масса роликоопоры, кг |
|
500 |
8474-00 |
108 |
720 |
105,1 |
600 |
600 |
770 |
0,63 |
14,2 |
|
650 |
8474-00 |
108 |
870 |
105,1 |
750 |
750 |
920 |
0,63 |
16,3 |
|
800 |
8474-01 |
127 |
1100 |
123,5 |
950 |
956 |
1150 |
1,32 |
22,1 |
|
1000 |
8474-01 |
127 |
1300 |
123,5 |
1150 |
1156 |
1350 |
1,32 |
25,1 |
|
1200 |
8474-01 |
127 |
1550 |
123,5 |
1400 |
1406 |
1600 |
1,32 |
29,1 |
