Заказчик: ОАО «Останкинский мясоперерабатывающий комбинат», г. Москва
Проект: проектирование, изготовление и монтаж подвесного грузоведущего реверсивного конвейера для перемещения туш и контейнеров с продукцией между цехами.

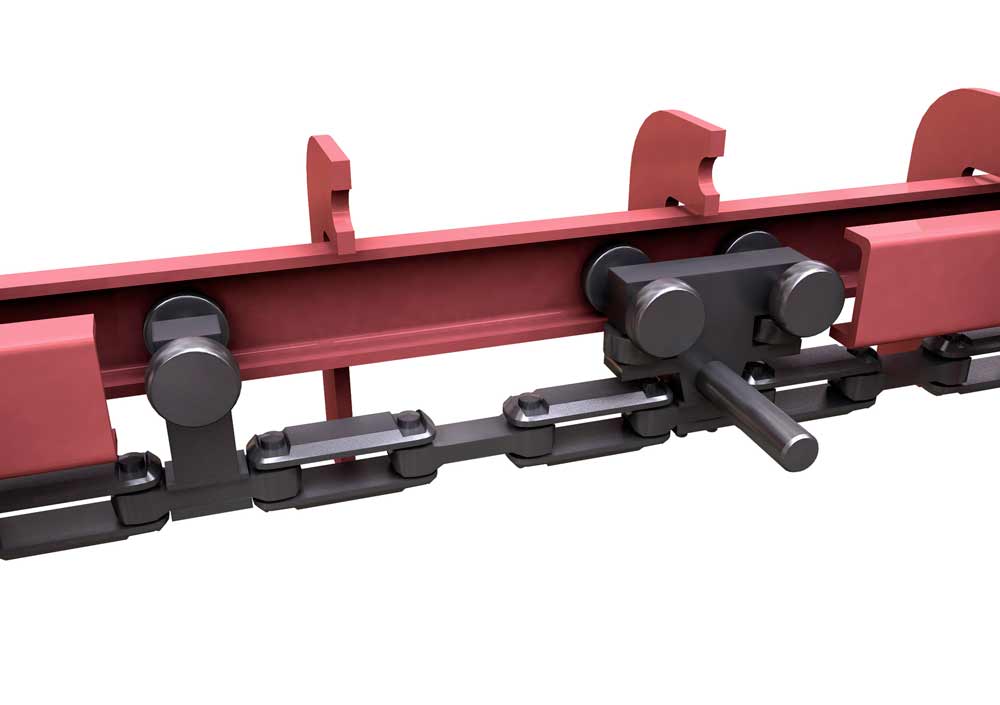

Конвейер в разрезе
Описание проекта:

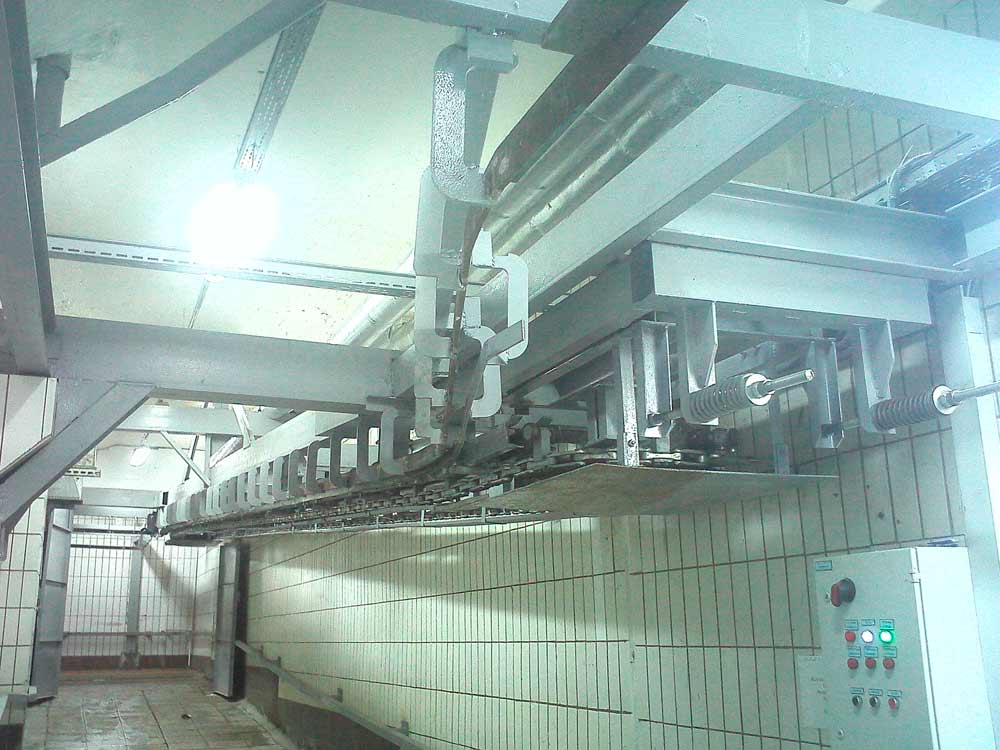

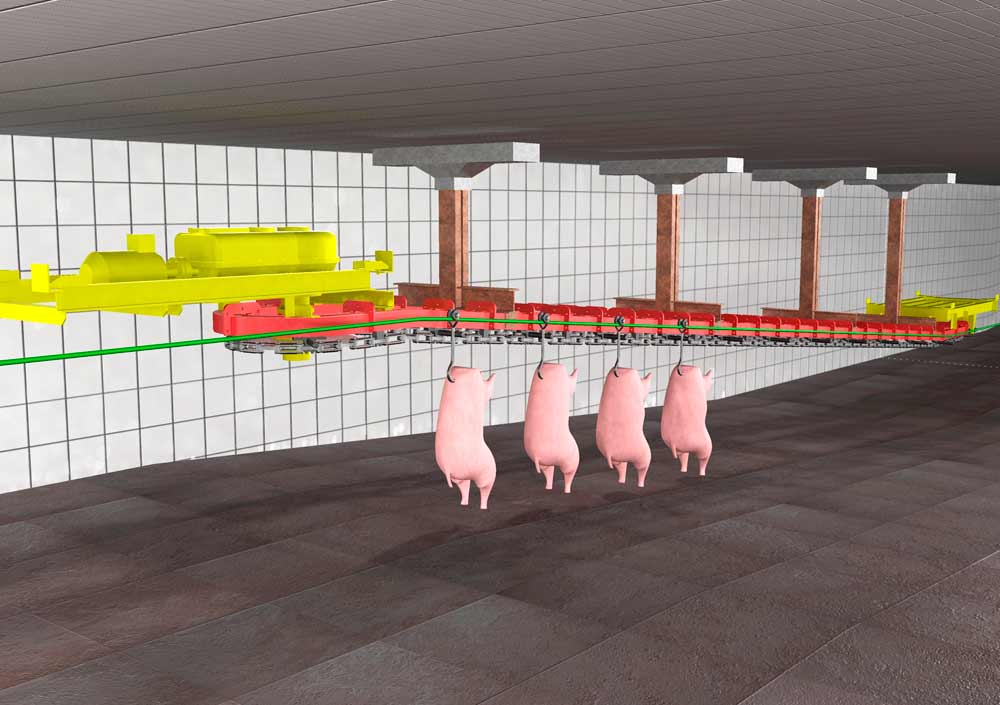

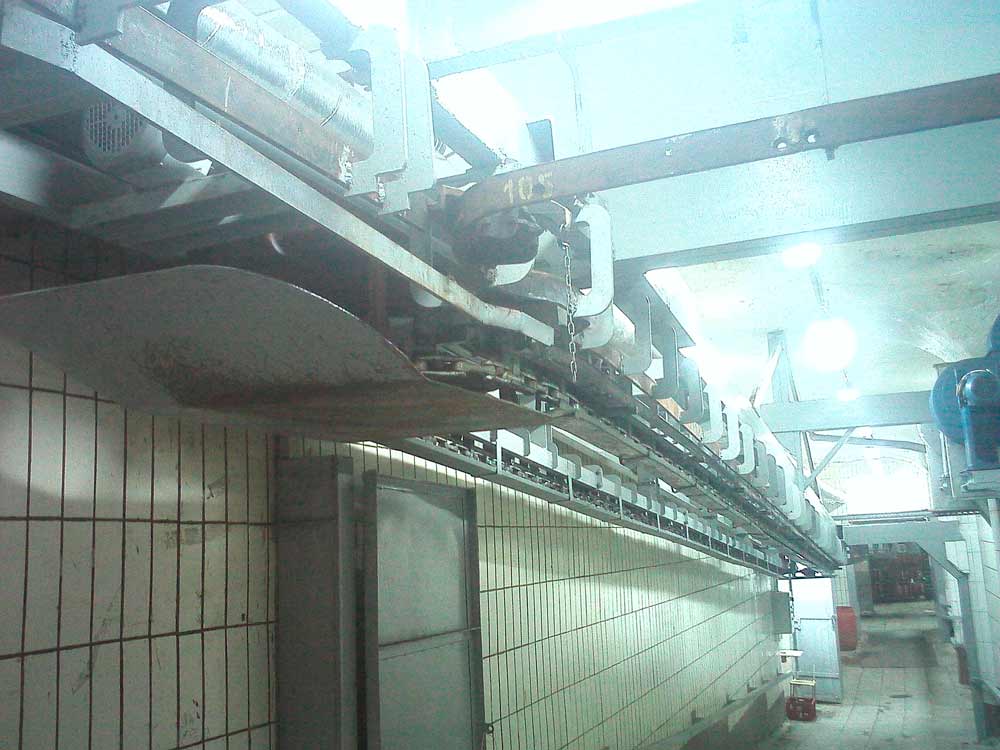

Подвесной грузоведущий реверсивный конвейер предназначен для перемещения подвесок, которые движутся по отдельному, независимому от конвейера, пути. На подвески могут крепиться контейнеры с грузом (колбасы, сосиски и пр.) или непосредственно сам груз (туши). Тип привода конвейера электрический. Предназначен для использования в помещениях или на открытом воздухе в температурном диапазоне от –40 до +80 С, напряжение силовой цепи 380 V, цепи управления 220 V.
Комплект поставки конвейера включал в себя участки трассы, привод, натяжное устройство, аварийный останов, тяговый орган с тележками и каретками и комплект электрооборудования.
Преимущества, которые получил заказчик, выбрав данный тип конвейера:
- возможность перемещать груз в разных плоскостях на разные уровни;
- обеспечение плавного захода и выхода подвесок с грузом с зацеплением пальцами, находящимися на грузоведущих тележках;
- обеспечение механизации процесса перемещения подвесок с грузом на наклонных участках трассы конвейера как на подъем, так и на спуск;
- наличие многоступенчатой степени защиты от аварийных ситуаций.
| Характеристики конвейера | |
| развернутая длина, м | 28,8 |
| шаг цепи, мм | 100 |
| шаг кареток, мм | 400 |
| шаг тележек, мм | 1200 |
| тяговое усилие, кгс | 500 |
| скорость, м/сек | 0,1…0,18 |
| масса подвески с грузом, кг | 400 |
| диаметр тяговой звездочки, мм | 643,6 |
| тип редуктора | КДВ – 200М2 |
| передоточное число | 266 |
| тип электродвигателя | АИР90L4Е |
| мощность, квт | 2,2 |
| частота вращения вала, об / мин | 1500 |
| тип натяжки | пружинно-винтовая |
Данный конвейер является собственной разработкой компании «Конвейер-сервис».
