Ролики с подшипниковым узлом пр-ва Германия

Применяются для перемещения легких грузов

Обладают низким уровнем шума

О продукте

О продукте

Ролики неприводные, для ленточных конвейеров и неприводных рольгангов, Д= 50, 89 и 108 мм, комплектуются подшипниковым узлом пр-ва Германия.

Данный тип роликов применяется практически во всех видах ленточных конвейерах и рольгангах. Являются важной составляющей этих транспортных систем, так как именно по ним перемещаются грузы и на них ложится основная нагрузка. От надежности и качества роликов напрямую зависит долговечность конвейеров и рольгангов и бесперебойность их работы.

Мы производим неприводные ролики сами, по этой причине можем изготовить ролики любой длины и комплектации, в большом количестве и в сжатые сроки.

Ролики производства нашей компании обладают следующими преимуществами:

  • комплектуются надежными подшипниками немецкого производства, имеющими высокую герметичность;
  • обладают длительным эксплуатационным ресурсом;
  • материал роликов – сталь, нержавеющая сталь, ПВХ;
  • ролики могут быть изготовлены любой длины, по запросу Заказчика;
  • сжатые сроки изготовления.

Эти  ролики мы комплектуем подшипниковыми узлами, произведенными в Германии.

Материал роликов – сталь, оцинкованная сталь, нержавеющая сталь, алюминий, ПВХ.

При небольших нагрузках, а также в роликах из алюминия и ПВХ, используется подшипниковый узел KTR,  изготовленный из специального пластика.
Ролики большей грузоподъемности, а также имеющие диаметр 89 и 108 мм, комплектуются подшипниковым узлом MTR или MTS.
Ролики с использованием немецких подшипниковых узлов имеют высокий эксплуатационный ресурс, меньший уровень шума и эстетичный внешний вид. Исполнение оси ролика – по вашему заказу.

Ролики из ПВХ – применяются для перемещения легких грузов максимальным весом до 70 кг. Их отличительными преимуществами является низкий уровень шума при перемещении грузов, также применение роликов из ПВХ на рольгангах обеспечивает защиту поверхности грузов от повреждений.

Ролики из оцинкованной стали не требуют окраски, имеют эстетический внешний вид.

Ролики из нержавеющей стали применяются в конвейерах и рольгангах при перемещении продуктов питания, медицинских препаратах и т.п., где требуется соблюдение норм чистоты. Стойкость к коррозии позволяет использовать эти ролики при высокой влажности и низкой  температуре окружающей среды.

Ролики из алюминия применяются для перемещения грузов небольшой массы, используются в целях уменьшения веса оборудования, подходят для использования в условиях высокой влажности и при низких температурах.

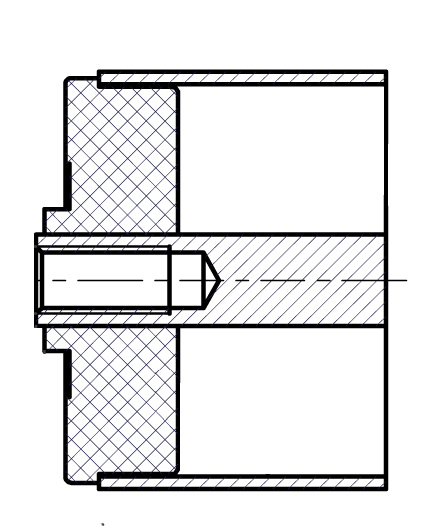

Чертеж подшипникового узла ролика:

Стоимость роликов
Длина ролика, мм Длина оси, мм Материал:  сталь
Д=50, толщина стенки 1.5 мм, подшипник KTR (пластик) Д=50, толщина стенки 1.5 мм, подшипник MTR (сталь) Д=89, толщина стенки 3 мм, подшипник MTS (сталь) Д=108, толщина стенки 3.25 мм, подшипник MTS (сталь)
Вес ролика, кг Стоимость, руб. Вес ролика, кг Стоимость, руб. Вес ролика, кг Стоимость, руб. Вес ролика, кг Стоимость, руб.
100 130 0,37 402 0,44 381 0,92 833 2,29 1026
150 180 0,50 425 0,57 404 1,66 866 2,86 1075
200 230 0,63 448 0,70 427 2,4 900 3,43 1125
250 280 0,76 471 0,83 450 3,14 934 4 1174
300 330 0,89 494 0,96 473 3,88 967 4,57 1224
350 380 1,02 517 1,09 496 8,5 1001 5,14 1273
400 430 1,15 540 1,22 519 9,24 1034 5,71 1322
450 460 1,28 563 1,35 542 9,98 1068 6,28 1372
500 530 1,41 586 1,48 565 10,72 1101 6,85 1421
550 580 1,54 609 1,61 588 11,46 1135 7,42 1471
600 630 1,67 632 1,74 611 12,2 1169 7,99 1520
650 680 1,80 655 1,87 634 12,94 1202 8,56 1570
700 730 1,93 678 2,00 657 13,68 1236 9,13 1619
750 780 2,06 701 2,13 680 14,42 1269 9,7 1669
800 830 2,19 724 2,26 703 15,16 1303 10,27 1718
850 880 2,32 747 2,39 726 15,9 1336 10,84 1767
900 930 2,45 770 2,52 749 16,64 1370 11,41 1817
950 980 2,58 793 2,65 772 17,38 1404 11,98 1866
1000 1030 2,71 816 2,78 795 18,12 1437 12,55 1916
1050 1080 2,84 839 2,91 818 36,98 1471 13,12 1965
1100 1130 2,97 862 3,04 841 37,72 1504 13,69 2015
1150 1180 3,10 885 3,17 864 38,46 1538 14,26 2064
1200 1230 3,23 908 3,30 887 39,2 1571 14,83 2114
1250 1280 3,36 931 3,43 910 39,94 1605 15,40 2163
1300 1330 3,49 954 3,56 933 40,68 1638 15,97 2213
1350 1380 3,62 977 3,69 956 41,42 1672 16,54 2262
1400 1430 3,75 1000 3,82 979 42,16 1706 17,11 2311
1450 1480 3,88 1023 3,95 1002 42,9 1739 17,68 2361
1500 1530 4,00 1046 4,08 1025 43,64 1773 18,25 2410



Длина ролика, мм Длина оси, мм Материал:  оцинкованная сталь
Д=50, толщина стенки 1.5 мм, подшипник KTR (пластик) Д=50, толщина стенки 1.5 мм, подшипник MTR (сталь) Д=89, толщина стенки 3 мм, подшипник MTS (сталь) Д=108, толщина стенки 3.25 мм, подшипник MTS (сталь)
Вес ролика, кг Стоимость, руб. Вес ролика, кг Стоимость, руб. Вес ролика, кг Стоимость, руб. Вес ролика, кг Стоимость, руб.
100 130 0,37 503 0,44 476 0,92 1041 2,29 1283
150 180 0,50 531 0,57 505 1,66 1083 2,86 1344
200 230 0,63 560 0,70 534 2,4 1125 3,43 1406
250 280 0,76 589 0,83 563 3,14 1168 4 1468
300 330 0,89 618 0,96 591 3,88 1209 4,57 1530
350 380 1,02 646 1,09 620 8,5 1251 5,14 1591
400 430 1,15 675 1,22 649 9,24 1293 5,71 1653
450 460 1,28 704 1,35 678 9,98 1335 6,28 1715
500 530 1,41 732 1,48 706 10,72 1376 6,85 1776
550 580 1,54 761 1,61 735 11,46 1419 7,42 1839
600 630 1,67 790 1,74 764 12,2 1461 7,99 1900
650 680 1,80 819 1,87 793 12,94 1503 8,56 1963
700 730 1,93 848 2,00 821 13,68 1545 9,13 2024
750 780 2,06 876 2,13 850 14,42 1586 9,7 2086
800 830 2,19 905 2,26 879 15,16 1629 10,27 2148
850 880 2,32 934 2,39 908 15,9 1670 10,84 2209
900 930 2,45 963 2,52 936 16,64 1713 11,41 2271
950 980 2,58 991 2,65 965 17,38 1755 11,98 2333
1000 1030 2,71 1020 2,78 994 18,12 1796 12,55 2395
1050 1080 2,84 1049 2,91 1023 36,98 1839 13,12 2456
1100 1130 2,97 1078 3,04 1051 37,72 1880 13,69 2519
1150 1180 3,10 1106 3,17 1080 38,46 1923 14,26 2580
1200 1230 3,23 1135 3,30 1109 39,2 1964 14,83 2643
1250 1280 3,36 1164 3,43 1138 39,94 2006 15,40 2704
1300 1330 3,49 1193 3,56 1166 40,68 2048 15,97 2766
1350 1380 3,62 1221 3,69 1195 41,42 2090 16,54 2828
1400 1430 3,75 1250 3,82 1224 42,16 2133 17,11 2889
1450 1480 3,88 1279 3,95 1253 42,9 2174 17,68 2951
1500 1530 4,00 1308 4,08 1281 43,64 2216 18,25 3013



Длина ролика, мм Длина оси, мм Материал:  ПВХ Материал:  нержавеющая сталь
Д=50, толщина стенки 1.5 мм, подшипник KTR (пластик) Д=50, толщина стенки 1.5 мм, подшипник MTR (сталь) Д=89, толщина стенки 3 мм, подшипник MTS (сталь) Д=108, толщина стенки 3.25 мм, подшипник MTS (сталь)
Вес ролика, кг Стоимость, руб. Вес ролика, кг Стоимость, руб. Вес ролика, кг Стоимость, руб. Вес ролика, кг Стоимость, руб.
100 130 0,38 392 0,45 502 1,21 1110 2,29 1759
150 180 0,49 414 0,61 593 1,80 1283 2,86 2175
200 230 0,6 419 0,77 684 2,39 1455 3,43 2591
250 280 0,71 447 0,93 774 2,95 1627 4 3007
300 330 0,82 452 1,09 865 3,54 1800 4,57 3424
350 380 0,93 474 1,25 956 4,13 1972 5,14 3840
400 430 1,04 491 1,41 1047 4,72 2144 5,71 4256
450 460 1,15 502 1,57 1138 5,31 2317 6,28 4672
500 530 1,26 518 1,73 1228 5,90 2489 6,85 5088
550 580 1,37 556 1,89 1319 6,49 2661 7,42 5504
600 630 1,48 584 2,05 1410 7,08 2834 7,99 5920
650 680 1,59 611 2,21 1501 7,67 3006 8,56 6336
700 730 1,7 639 2,37 1592 8,26 3178 9,13 6753
750 780 1,81 666 2,53 1683 8,85 3351 9,7 7169
800 830 1,92 694 2,69 1773 9,44 3523 10,27 7585
850 880 2,03 721 2,85 1864 10,03 3695 10,84 8001
900 930 2,14 726 3,01 1955 10,62 3868 11,41 8417
950 980 2,25 748 3,17 2046 11,21 4040 11,98 8833
1000 1030 2,36 776 3,33 2137 11,80 4212 12,55 9249
1050 1080 2,47 803 3,49 2227 12,39 4384 13,12 9666
1100 1130 2,58 831 3,65 2318 12,98 4557 13,69 10082
1150 1180 2,69 858 3,81 2409 13,57 4729 14,26 10498
1200 1230 2,8 886 3,97 2500 14,16 4901 14,83 10914
1250 1280 2,91 913 4,13 2591 14,75 5074 15,40 11330
1300 1330 3,02 940 4,29 2682 15,34 5246 15,97 11746
1350 1380 3,13 968 4,45 2772 15,93 5418 16,54 12162
1400 1430 3,24 995 4,61 2863 16,52 5591 17,11 12578
1450 1480 3,35 1023 4,77 2954 17,11 5763 17,68 12995
1500 1530 3,46 1050 4,93 3045 17,70 5935 18,25 13411



Технические характеристики
Технические характеристики неприводных роликов
Диаметр, мм Материал Нагрузка макс, кг Толщина стенки, мм Длина, мм
50 ПВХ 70 1.5 или 3.5 от 100
Сталь 200
Нержавеющая сталь 200
Алюминий 150 1.5
89 Сталь 200 3
Нержавеющая сталь 200
108 Сталь 200 3.5
Нержавеющая сталь 200
