Цепные скребковые со сплошными низкими скребками

Используются для транспортирования самых разнообразных хорошо сыпучих пылевидных, зернистых и мелкокусковых материалов на предприятиях различных отраслей промышленности.

Обычное применение:

  • Перемещение продукции
  • Погрузка-разгрузка


О продукте

О продукте

гарантия на конвейеры

Конвейеры с низкими скребками имеют только вертикально-замкнутое расположение тяговой цепи с прямолинейной (горизонтальной или наклонной) и комбинированной (горизонтально-наклонной) трассой перемещения груза.

Груз, засыпанный в любом месте горизонтального желоба, перемещается цепью и скребками сплошным слоем, высота которого значительно больше высоты скребков. Движущиеся скребки как бы армируют сыпучую среду и заставляют её двигаться сплошной массой.

Достоинства конвейеров с низкими скребками — герметичность транспортировки и широкий диапазон производительности транспортируемых грузов; недостатки — износ цепи, скребков и днища желоба, ограниченность трассы перемещения груза.

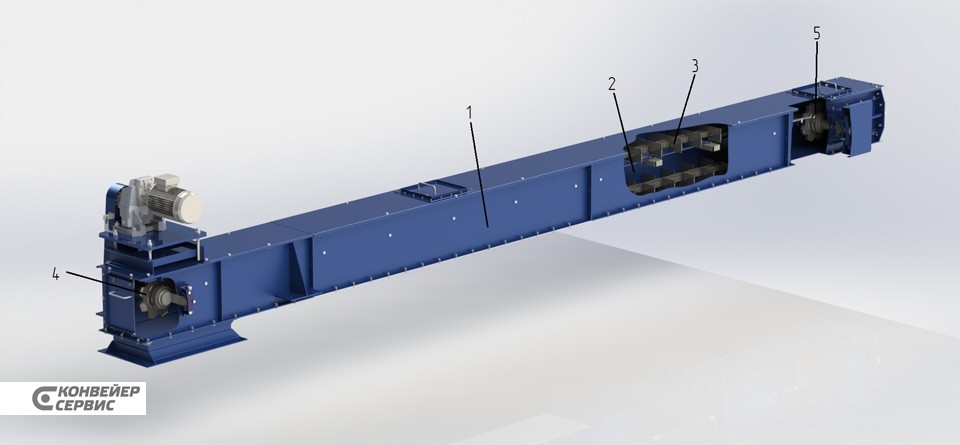

Скребковый конвейер с низкими скребками состоит из:

закрытого каркаса — 1, нижняя часть которого образует желоб  — 2 для перемещения груза. Тяговая цепь со скребками — 3 проходит внутри каркаса и огибает концевые звёздочки – приводную — 4 и натяжную — 5. Нижняя ветвь цепи скользит по дну желоба и перемещает транспортируемый груз; обратная ветвь цепи располагается в верхней части каркаса и движется по направляющим путям, либо по сплошному днищу.

Возможна конструкция, когда конвейер имеет два раздельных герметичных желоба и перемещение груза возможно в нижнем и верхнем желобах в разных направлениях.



Технические характеристики
Параметры У9-УКЦ 200 У9-УКЦ 320 У9-УКЦ 450
Производительность при y=0,75 т/м3 (макс), т/ч 60 100 200
Длина конвейера, (макс.) м 60 60 60
Ширина короба в свету, мм 200 320 450
Скорость движения цепи, (макс.) м/с 0.8 0.8 0.8
Шаг скребков, мм 200 200 200
Установленная мощность электродвигателя, (макс.) кВт 18.5 22 55



Дополнительная информация
  1. Конвейер может комплектоваться:
    –шиберными задвижками с ручным, пневматическим или электроприводом;
    –устройством для регулировки скорости (частотный преобразователь) и реверса;
    –секцией с боковой загрузкой;
  2. Цинковое покрытие составных частей конвейера;
  3. Скребки и днище, выполненные из полимерного материала – позволяет снизить вес, повысить долговечность желоба и исключить возможность появления искр при ударах скребков на стыках секций.
  4. Конвейер скребковый может быть изготовлен с учётом индивидуальных конструктивных особенностей.
